APB-1.32 CB
広大な会場をカバーする分散配置システム
堅牢ケースに収まる仮設プレスボックスの決定版
メインミキサーからのライン入力をドライブユニットで受け取り、付属する4台のポータブル・エキスパンダーへ分配。各メディアの配置エリアへ柔軟にシステムを展開でき、長距離ケーブルの引き回しによる設営工数を劇的に削減します。
APB-1.32 CB は、複雑な設定を排除し、「受け取った音声を、劣化させず、大量のメディアへ安全に配る」というプレスボックスの原点にして最大の要求を極限まで高めたアクティブ・ポータブルモデルです。
1 系統のライン入力と、トランス・アイソレーションされた 32 系統の マイク / ライン出力を搭載。内蔵の充電式バッテリーにより、コンセントの位置に縛られることなく最適な場所での設営が可能です。予測不能なトラブルが許されない大規模な記者会見、屋外イベント、緊急ブリーフィングにおいて、最も確実で信頼できる音声インフラを提供します。
圧倒的な分配力：32 系統のアナログ XLR 出力
合計 32 系統（8 出力 x 4 台）の出力を提供するエキスパンダー群を、1 つの防水ハードケースに集約。全 32 出力には独立した『トランス・アイソレーション』を実装しており、メディア各社の機材混在によって発生するグラウンドループ・ノイズを完全に遮断。絶対に失敗が許されない現場でフェイルセーフな音声配信を保証します。
シンプルな 1 系統のライン入力

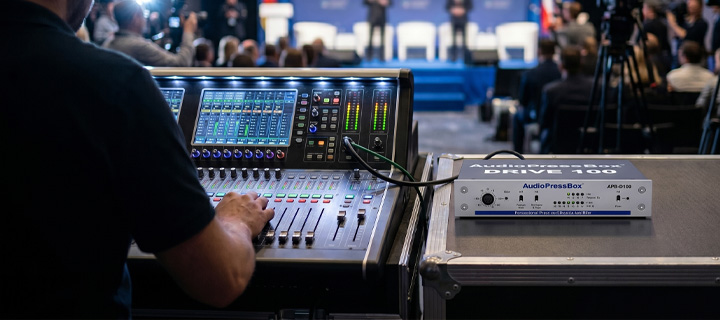

会場のメインミキサー（PA卓）から 1 系統のライン入力（バランス）を受け取るだけで、直ちに堅牢な分配システムが完成します。複雑なミキシングや設定は一切不要。PAエンジニアから提供されたマスター音声を、そのまま劣化なく安全に各メディアへパススルーし、現場でのセッティング時間を大幅に短縮します。

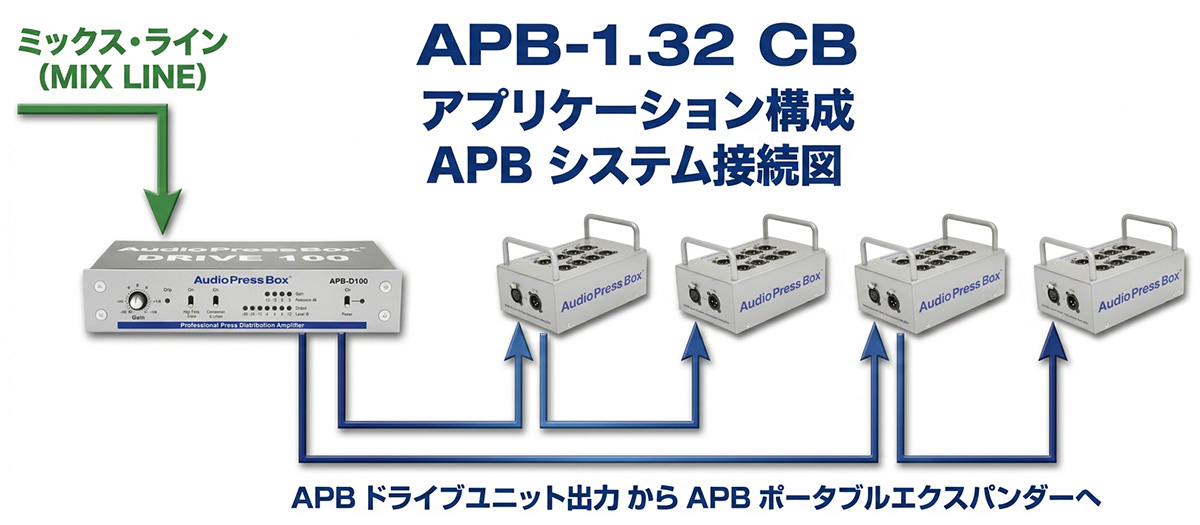

最大 48 出力まで対応する、圧倒的なシステム拡張性（デイジーチェーン接続）
ドライブユニット（APB-D100）とエキスパンダー間は、長距離のデイジーチェーン接続に対応。複数に分かれたプレスエリアや別室への音声分配も、スマートな配線で確実に行えます。（※ドライブユニットは最大 48 出力までの拡張能力を備えています）
突発的な過大入力を防ぐコンプレッサー＆リミッター
入力段には高品質なコンプレッサーとリミッターが内蔵されています。演説者の急な大声やマイクの落下音など、突発的な大音量からシステム全体を保護し、すべての録音・配信デバイスへ歪みのないクリーンな音声を届けます。

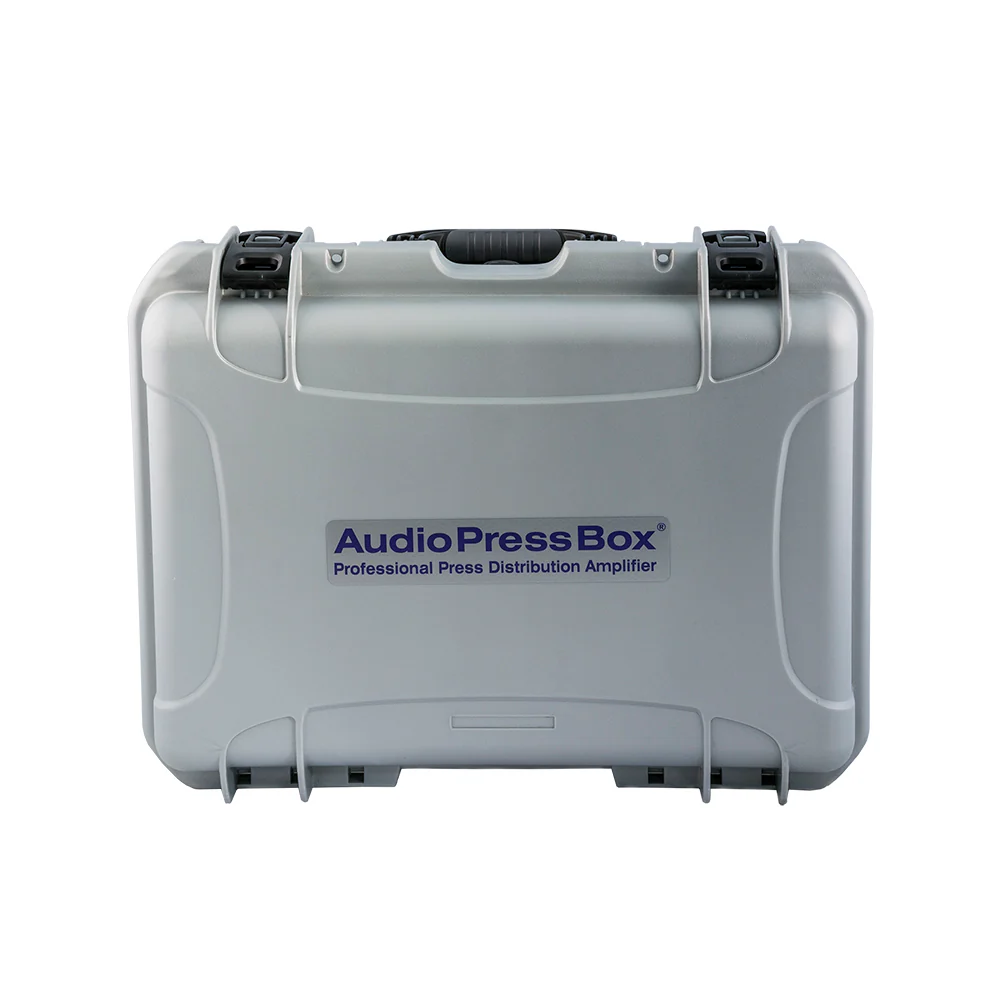

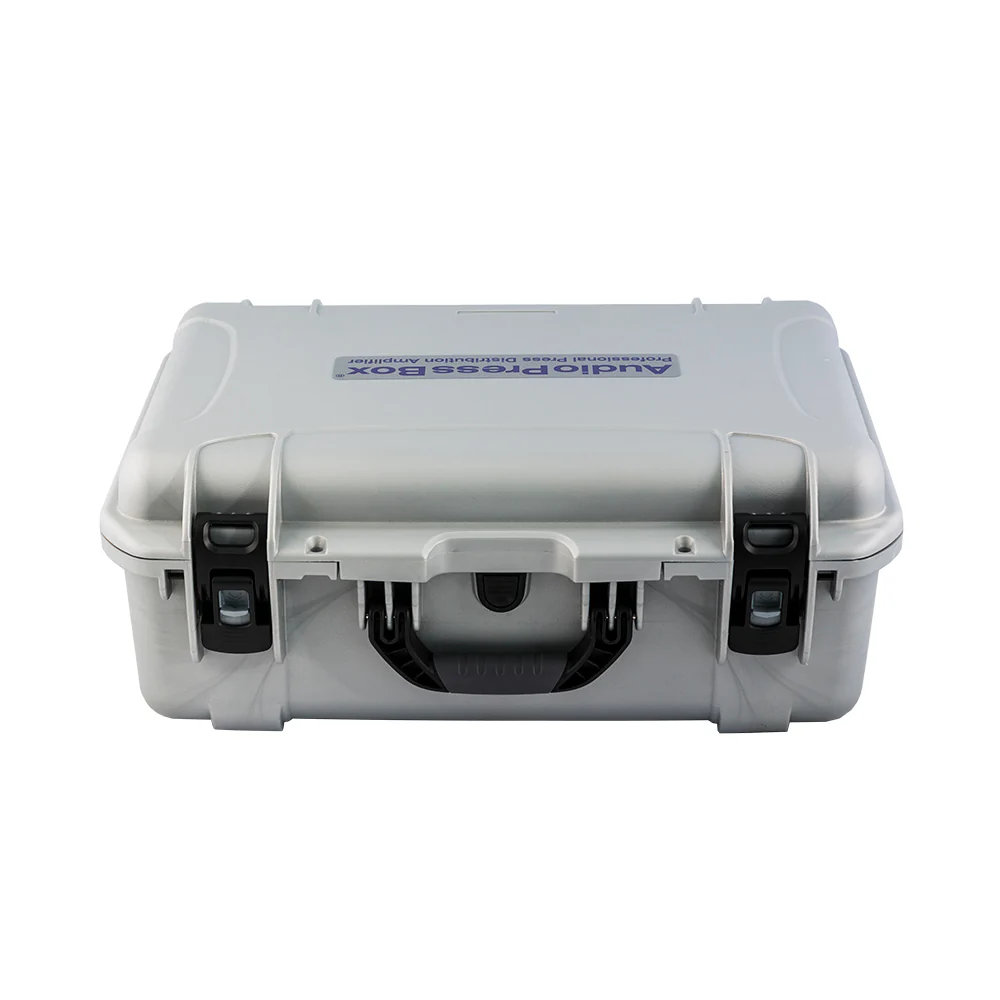

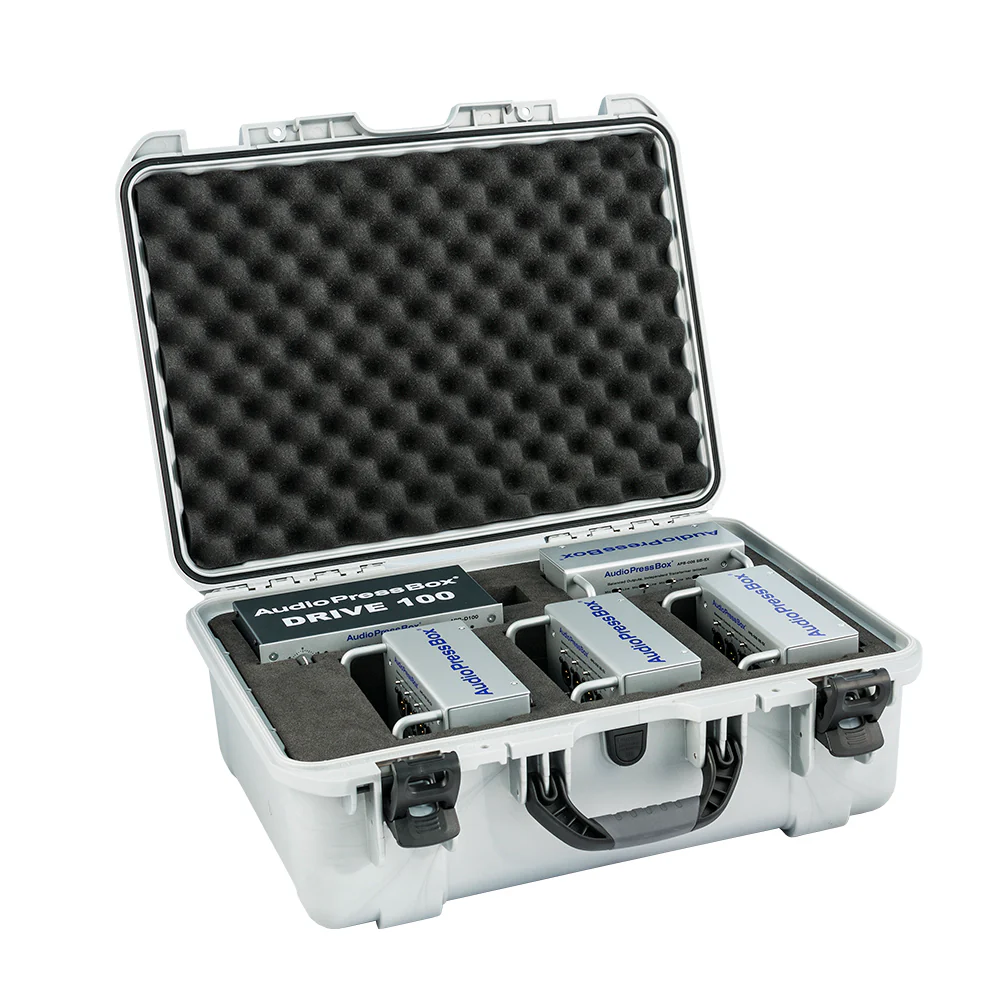

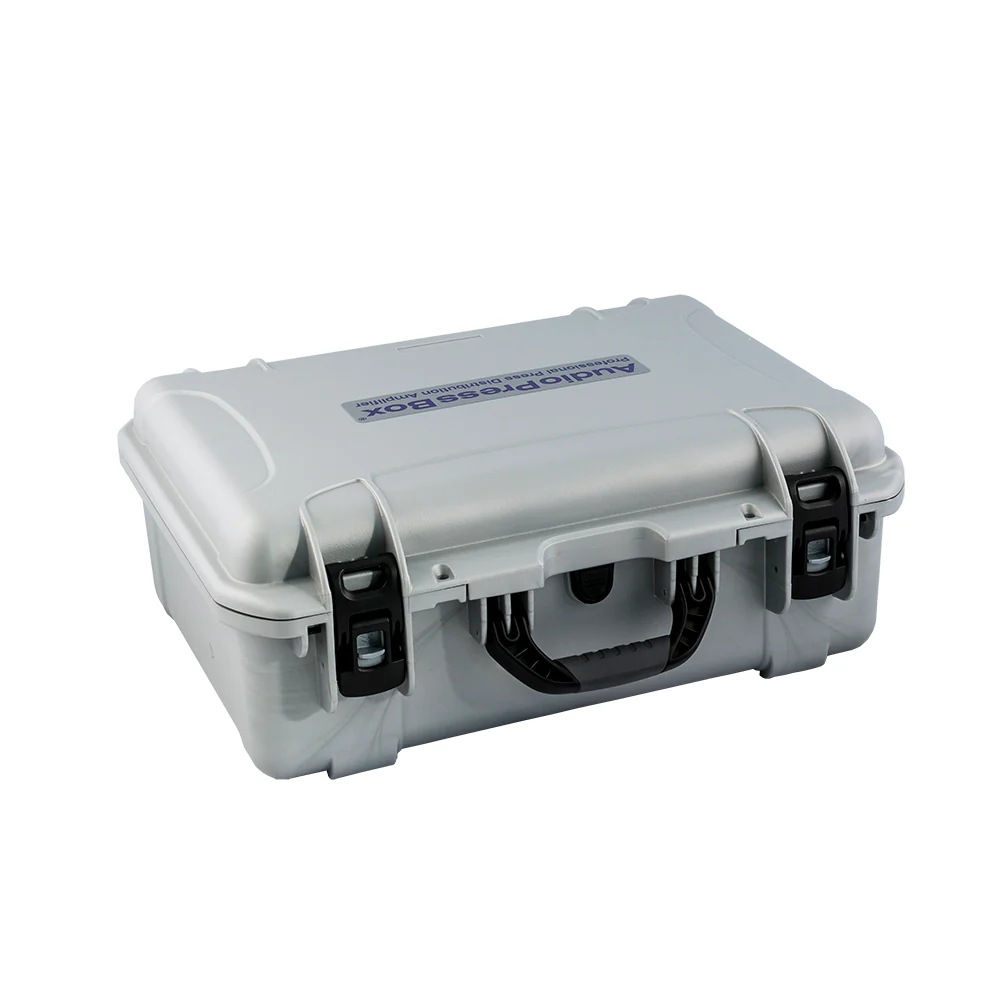

タフな現場を生き抜く Nanuk 製フライトケース
世界中の防衛機関やプロフェッショナルから絶大な信頼を得ている Nanuk 製の防水ハードケースを採用。雨天時の屋外現場や過酷な輸送環境から、内部の精密な回路を完全に保護します。
こんな現場に最適です

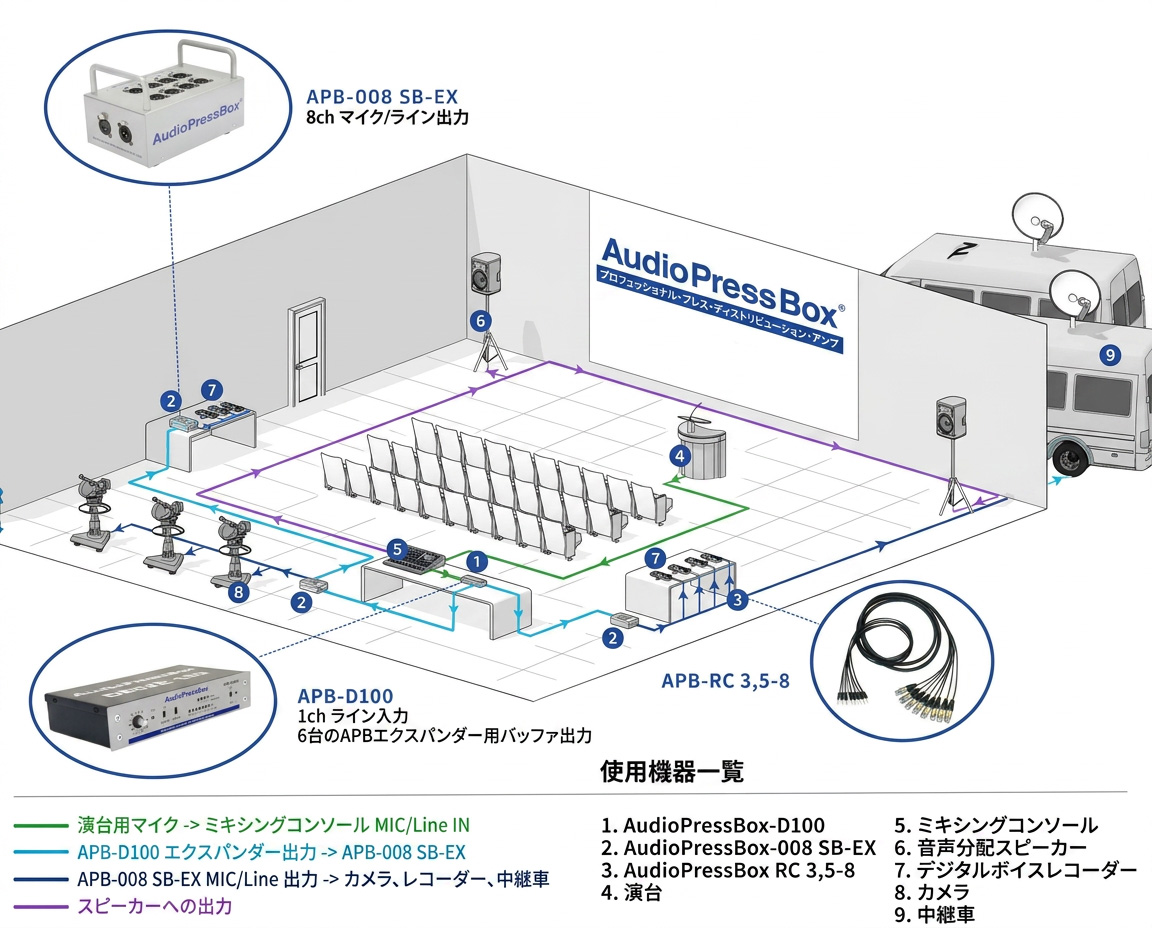

活用例の概略図
「シンプルであること」が
最高の信頼性を生む
APB-1.32 CB は、設定の複雑さを排除し、ただひたすらに「安全な大量分配」と「電源レス稼働」を追求したプロフェッショナルのためのツールです。どんなにメディアが殺到する現場でも、これ 1 台が現場のエンジニアに絶対の安心をもたらします。
導入に関するご相談は、DPSJ の専門スタッフがお受けいたします。

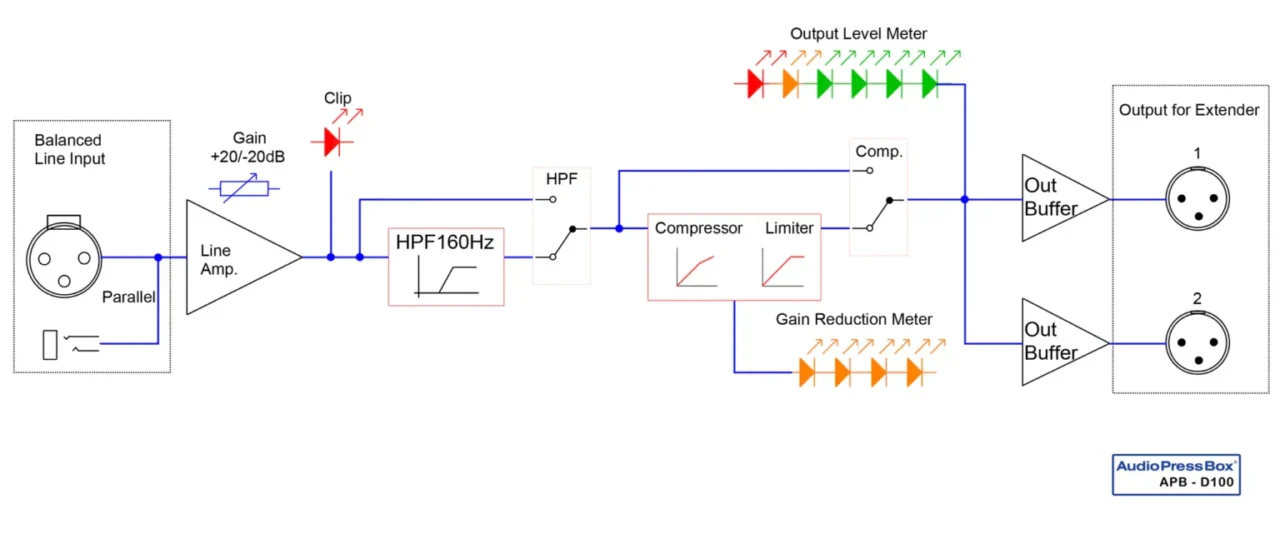

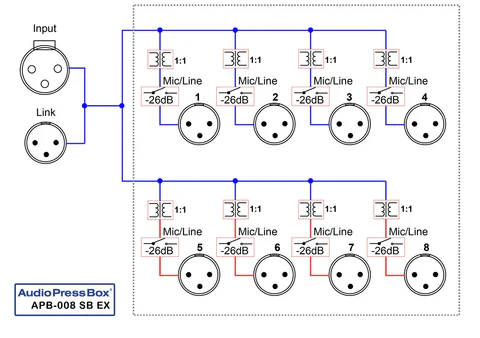

ブロック図
仕様 | APB-1.32 CB
Audio Press Box APB-1.32 CB | |
外形寸法 | 560 x 430 x 220 mm |
質量 | 12,400 g (12.4 kg) |

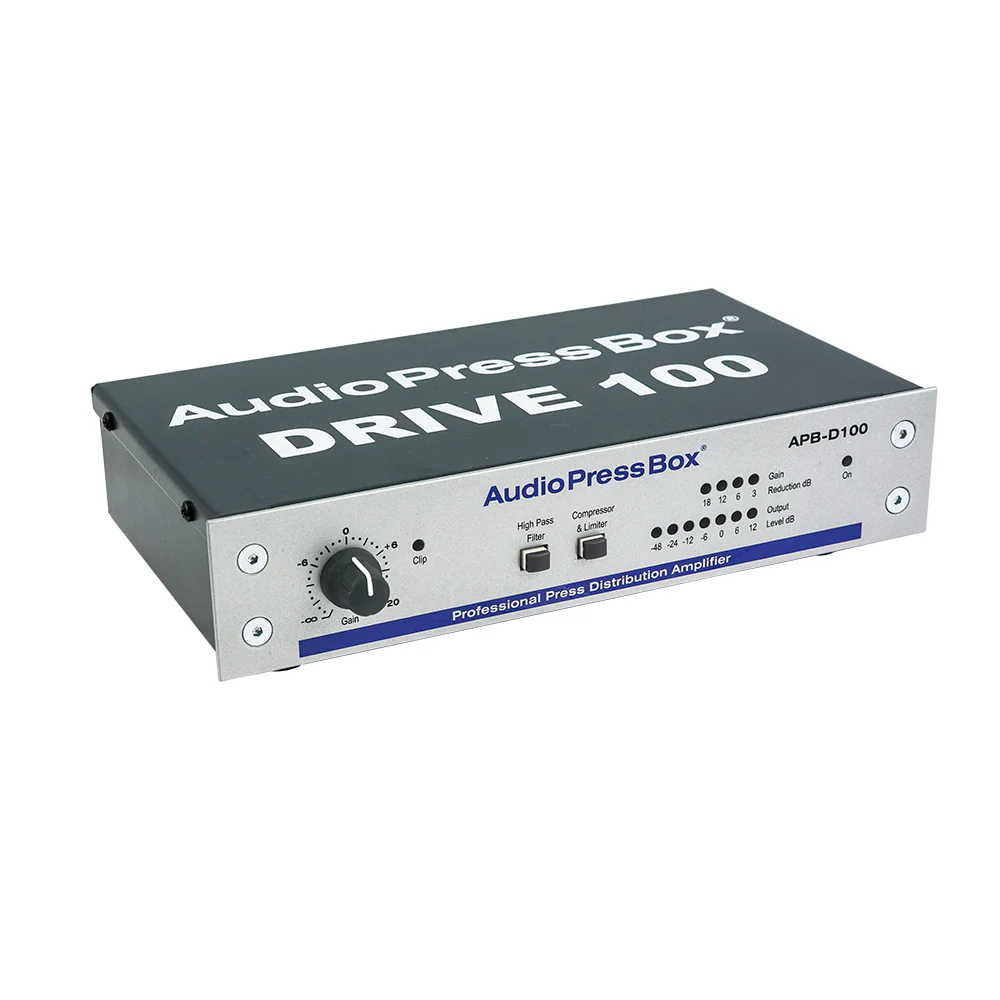

Audio Press Box APB-D100 | |
入出力構成 | 1 系統入力 / 6 台の APB 8 出力エキスパンダー または 2 台の APB 24 出力エキスパンダー用 2系統ドライブ出力 (注: 総容量: 48 系統のライン/マイク出力 (6x APB-008 xx-EX または 2x APB-024 R-EX) または 576 系統のマイク出力 (48x APB-P112 SB)) |
入力セクション | |
入力系統数 | 1系統 |
入力端子 | バランス、XLR |
最大入力レベル | ライン: +32 / +2dBu |
入力インピーダンス | >5kΩ |
出力セクション | |
出力系統数 | AudioPressBox エキスパンダー用 2 系統（個別バッファ、バランス） |
出力端子 | バランス、XLR |
規定出力レベル | +6 dBu |
最大出力レベル | +20dBu（拡張ユニット最大48出力使用時） ; +16dBu (600 Ω) |
出力インピーダンス | マイク: 220 Ω; ライン: 600 Ω |
トランス・アイソレーション | あり (各エキスパンダー出力は独立したトランス・アイソレーション) |
S/N比 | 0dB ゲイン時 86dB; +20dB ゲイン時 78dB |
周波数特性 | 30/160Hz (フィルター) ～ 60kHz/-1dB |
操作子 | 入力ゲイン、コンプレッサーおよびリミッター、ハイパスフィルター、電源 |
インジケーター | 入力クリップ、出力レベル、ゲインリダクション、電源 |
電源 | 24V DC、1A 外部アダプター |

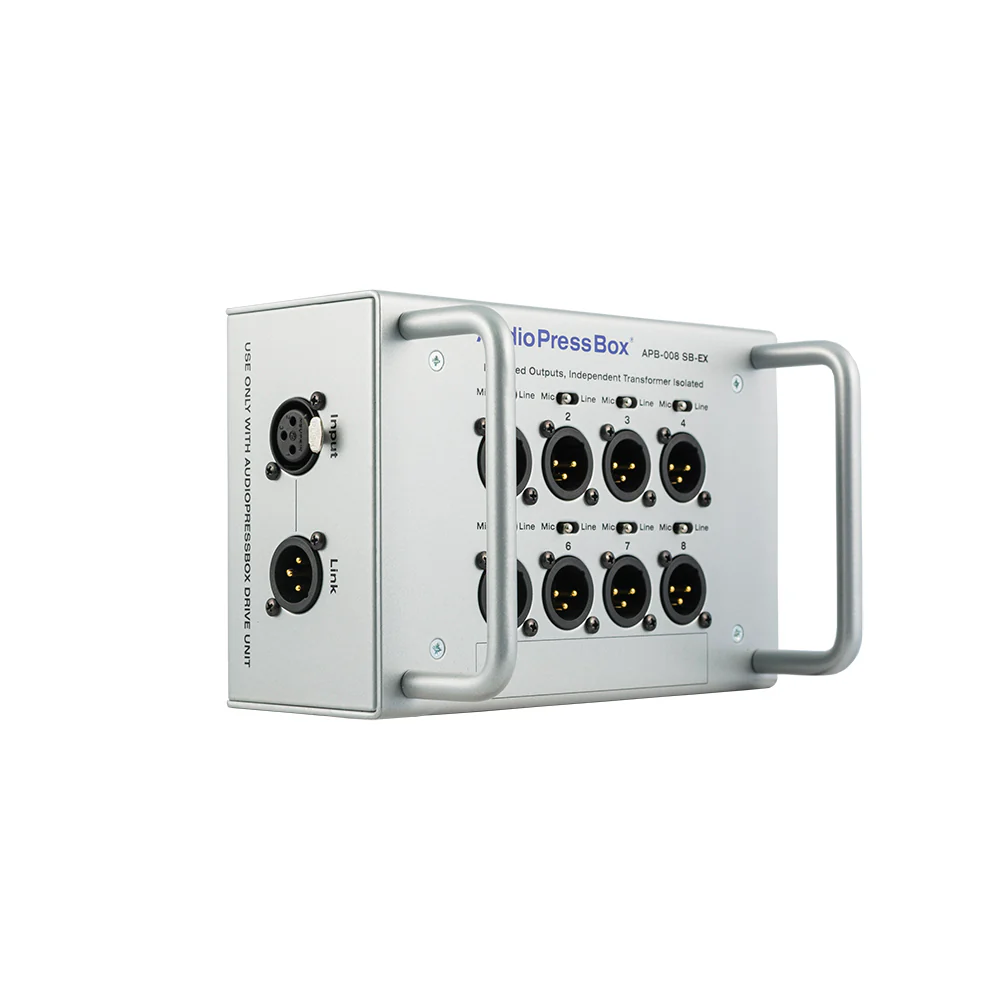

Audio Press Box APB-008 SB-EX | |
種類 | エキスパンダー |
グループ数 | 1 |
入力系統数 | 1系統 |
入力端子 | バランス、XLR |
出力系統数 | 8系統 ライン/マイクレベル |
出力端子 | バランス、XLR-Mコネクター |
トランス・アイソレーション | あり (各出力) |
規定出力レベル | マイク: -20dBu; ライン: +6dBu |
出力インピーダンス | マイク: 220Ω; ライン: 600Ω |
